Задвижка стальная 30с941нж под электропривод



Задвижка стальная 30с941нж под электропривод

Задвижка стальная 30с941нж под электропривод с выдвижным шпинделем, клиновая, фланцеваяприменяется в качестве запорного устройства на трубопроводах, транспортирующих: воду, пар и другие неагрессивные среды по отношению к деталям задвижки с температурой рабочей среды до +300ºС,  нефть нефтехимические продукты, синтетические масла и другие взрыво - пожароопасные и токсичные жидкие среды с температурой рабочей среды от -25ºС до +425ºС, природный газ и другие газообразные взрывоопасные, легковоспламеняющиеся и токсичные среды с температурой рабочей среды от -15ºС до +425ºС, Ду 50 - 1200 мм.

Герметичность в затворе класс «А» и класс «В», ГОСТ 9544;

Установочное положение – любое;

Направление подачи рабочей среды – любое.

Техническая характеристика, размеры, задвижек 30с941нж Ду 50 - 1200 мм:

DN

Задвижки стальные 30с941ж - размеры, мм

Масса, кг, без Э/П

Рекомендуемый тип Э/П

L

H

h

D

b

K

n — Ød

50

180

656

358

160

14

125

4 — Ø18

22

А

80

210

965

435

195

17

160

4 — Ø18

36

А

100

230

1030

500

215

17

180

8 — Ø18

47

А

150

280

1204

674

280

21

240

8 — Ø22

102

А,Б

200

330

1258

818

335

23

295

12 — Ø22

152

Б

250

450

1489

969

405

27

355

12 — Ø26

252

Б

300

500

1665

1145

460

27

410

12 — Ø26

284

Б

350

550

1988

1468

520

30

470

16 — Ø26

384

В

400

600

2300

1780

580

32

525

16 — Ø30

595

В, Г

500

700

2870

2110

710

40

650

20 — Ø33

495

Г

600

800

3170

2410

840

43

770

20 — Ø39

1305

Д

800

1000

—

—

1020

47

950

24 — Ø39

1900

Д

1000

1200

—

—

1255

51

1170

28 — Ø45

5260

Д

1200

1400

—

—

1485

53

1390

32 — Ø52

6420

Д

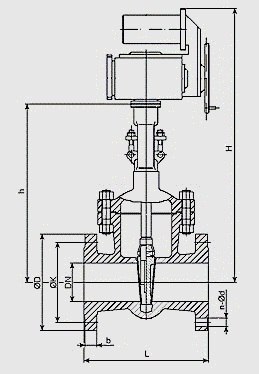

задвижки стальные 30с941нж под электропривод

задвижка стальная 30с941нж клиновая фланцевая с выдвижным шпинделем


























Аналоги задвижки 30с941нж: 30лс941нж, 31с938нж, 31лс938нж.

Что можно поставить вместо задвижки 30с941нж:

- Задвижка чугунная 30ч906бр под электропривод, 30ч6бр PN 1,0 МПа.

- Затвор дисковый Баттерфляй с электроприводом
PN 1,6 МПа.

- Задвижка стальная 30с541нж с механическим редуктором.

- Задвижки стальные 30с41нж;

- Кран шаровый фланцевый или приварной, с редуктором.

- Электроприводы для задвижек;

- Взрывозащищенные электроприводы;

- Задвижка 30нж941нж, для агрессивных сред.
