Задвижки 30ч6бр


Задвижки 30ч6бр

Давление номинальное, PN, МПа (кгс/см2):  1,0 (10).

Диаметр номинальный, 30ч6бр Ду, мм: 50; 80; 100; 150; 200; 250; 300; 400; 500.

Рабочая среда: нефть, масло, вода и другие жидкие среды нейтральные к материалам корпуса и деталям соприкасающимся с рабочей средой.

Температура рабочей среды не более, t °С: +225.

Температура окружающей среды, 1 °С: от -30 до +40.

Класс герметичности по ГОСТ 9544-93: С; Д.

Присоединение к трубопроводу: фланцевое.

    Задвижка 30ч6бр – это фланцевая, параллельная трубопроводная арматура с выдвижным шпинделем. Размер изделия небольшой и имеет фланцевое крепление к трубопроводу. Все части этой модели сделаны из материалов, которые не боятся коррозии. В случае потребности заглушка легко ремонтируется без применения

    Основная работа этой модели перекрытие рабочей водяной смеси или пары в трубопроводе. Применяется она в большей части в различных областях промышленности. Цена на задвижку, позволяет ее устанавливать в бытовых условиях. Она хорошо подходит к водопроводу чистой воды, канализационных отходов и теплотрассам.

Представленная задвижка чугунная ду:

         -  Номинального диаметра 50, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 800.

         -  Верхний потолок рабочей среды +250° С.

         -  Окружающая среда в пределе – 30 - +40° С.

         -  Допустимое давление до 10бар.

         -  Выдвижная конструкция шпинделя.

Если Вы решите купить задвижку 30ч6бр производства нашей компании вам будет предоставлена гарантия на эту модель. Наш клиент сможет участвовать в акциях. Получить ощутимые скидки на оптовый заказ.



 Задвижка 30ч6бр, техническая характеристика, размеры:


DN, мм

L, мм

Н, мм

Н1, мм

D, мм

D1, мм

D2, мм

D0, мм

d, мм

n

Масса, не более, кг

30ч6бр DN 50

180

341

278

160

125

102

160

18

4

18

30ч6бр DN 80

210

456

364

195

160

138

160

18

4

28

30ч6бр DN 100

230

536

421

215

180

158

200

18

8

38

30ч6бр DN 125

255

628

485

245

210

184

240

18

8

57

30ч6бр DN 150

280

735

570

260

240

212

240

22

8

74

30ч6бр DN 200

330

920

710

335

295

268

280

23

8

120

30ч6бр DN 250

450

1105

843

390

350

320

320

23

12

168

30ч6бр DN 300

500

1505

1195

440

400

370

400

23

12

242

30ч6бр DN 400

600

1560

1480

565

515

482

400

27

16

445

30ч6бр DN 500

700

1750

1537

670

620

585

600

27

20

804

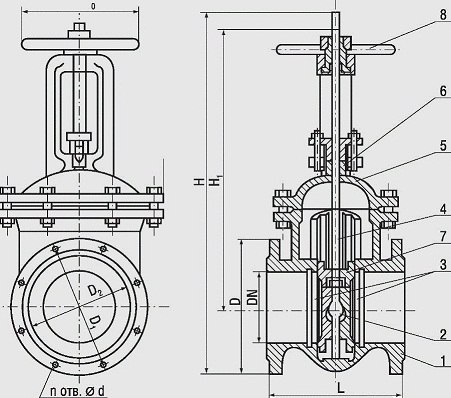

Чертеж чугунных задвижек:


1 - корпус; 2 - клин; 3 - диски; 4 - шпиндель; 5 - крышка; 6 - сальник; 7 - втулка резьбовая; 8 - маховик.



Аналоги: 30ч6бк, 30ч6нж, 31ч6бр, 31ч6бк.

Что можно поставить вместо 30ч6бр?:
Задвижка чугунная 30ч906бр под электропривод;
Задвижка 30ч39р;
Задвижка с обрезиненным клином;
