Задвижка с обрезиненным клином METALPOL тип 111 UGSF



Задвижка с обрезиненным клином METALPOL тип 111 UGSF

Задвижка предназначена для отсекания потока рабочей среды. Обрезиненный клин задвижки гарантирует герметичность и длительный срок службы. Корпус имеет прямой проход, что предотвращает скопление осадков.

Давление, PN, МПа (кгс/см2):  1,6 (16).

Диаметр, Ду, мм: 40; 50; 65; 80; 100; 125; 150; 200; 250; 300.

Температура рабочей среды, tmax °С: +120.



Задвижка с обрезиненным клином METALPOL тип 111 UGSF, характеристика, размеры:

DN FTF D К d с f L і a Dk Л В H Вес (кг)
40 140 150 110 84 19 3 19 4 14 200 103 122 290 9,3
50 150 165 125 99 19 3 19 4 14 200 104 134 320 12,1
65 170 185 145 116 19 3 19 4 17 250 112 146 370 15,3
80 180 200 160 132 19 3 19 8 17 250 122 166 390 18
100 190 220 180 156 19 3 19 8 19 315 134 186 450 23
125 200 250 210 184 19 3 19 8 19 315 152 216 510 31
150 210 285 240 211 19 3 23 8 19 315 180 248 575 39
200 230 340 295 266 20 3 23 12 19 315 178 296 582 51
250 250 405 355 319 22 3 28 12 24 400 194 356 778 80,5
300 270 455 410 370 24,5 4 28 12 24 400 220 420 878 118

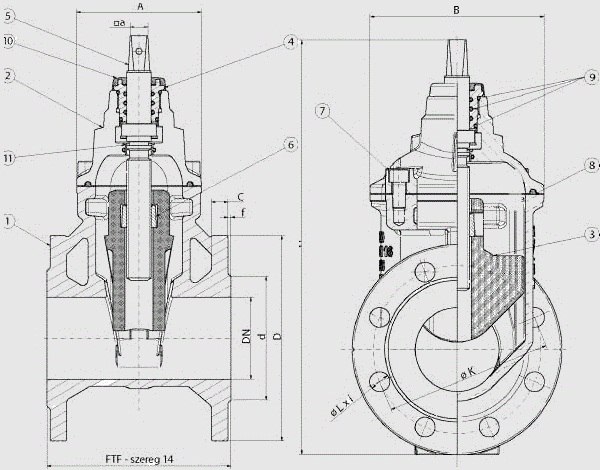

Чертеж задвижки METALPOL тип 111 UGSF:

Чертеж задвижки METALPOL тип 111 UGSF

Задвижка с обрезиненным клином Metalpol, основные детали:

N Наименование Стандартное исполнение
1 Корпус  Чугун EN-GJS-500 (GGG 50)
2 Крышка  Чугун EN-GJS-500 (GGG 50)
3 Мягкоуплотняющий клин  Чугун EN-GJS-500+EPDM
4 Втулка с резьбой Латунь
5 Монолитный ш пи де ль Нж . Сталь
6 Гайка шпинделя Латунь
7 Винты с цилиндрической головкой Оцинкованная сталь
8 Уплотнение крышки с корпусом EPDM
9 Уплотнение шпинделя EPDM
10 Защитный колпачок NBR
11 Обратное уплотнение Латунь


Задвижка с обрезиненным клином METALPOL тип 111 UGSF, DN 350 - 500 мм.

Давление, PN, МПа (кгс/см2):  1,6 (16).

Диаметр, Ду, мм: 350, 400, 500

Температура рабочей среды, tmax °С: +120.

Задвижка с обрезиненным клином METALPOL тип 111 UGSF, характеристика, размеры:

DN

FTF (mm)

D

(mm)

К (mm)

d(mm)

с

(mm)

L (mm)

і

a

(mm)

Dk (mm)

A (mm)

В

(mm)

H (mm)

Beс (кг)

1,0 bar

1,6 bar

1,0 bar

1,6 bar

1,0 bar

1,6 bar

350

290

520

460

470

430

430

26.5

23

28

16

27.4

500

252

564

1080

236,00

400

310

580

515

525

480

480

28

28

31

16

27.4

500

262

616

1176

293,00

500

350

715

620

650

582

609

31.5

28

34

20

32.4

640

304

758

1450

501.50

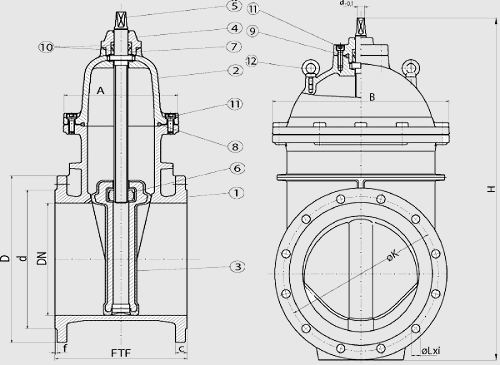

 Чертеж задвижки METALPOL тип 111 UGSF, Ду 350 - 500 мм:

Чертеж задвижки METALPOL тип 111 UGSF, Ду 350 - 500 мм



Задвижка с обрезиненным клином Metalpol Ду 350 - 500 мм, основные детали:

N

Наименование

Стандартное исполнение

1

Корпус

Сфер.чугун EN-GJS-500 (GGG 50)

2

Крышка

Сфер.чугун EN-GJS-500 (GGG 50)

3

Мягкоуплотняющий клин

Сфер.чугун EN-GJS-500+EPDM

4

Сальник

Сфер.чугун EN-GJS-500 (GGG 50)

5

Монолитный шпидель

Нж . сталь

6

Гайка шпинделя

Латунь

7

Втулка с резьбой

Латунь

8

Уплотнение крышки с корпусом

EPDM

9

Уплотнение шпинделя

EPDM

10

Защитный колпачок

EPDM

11

Обратное уплотнение

Оцинкованная сталь

12

Винт

Оцинкованная сталь
