Задвижка стальная 30с15нж.



Задвижка стальная 30с15нж клиновая фланцевая

Задвижка стальная 30с15нж, клиновая, фланцевая применяется на трубопроводе в качестве запорного устройства с давлением рабочей среды до 4,0 МПа (40 кгс/см2) и температурой до +425С, по транспортировки жидких и газообразных сред неагрессивных к материалам соприкасающимся со средой: вода, пар, газ, нефтепродукты.

Класс герметичности – «А» и «В» по ГОСТ 9544;

Установочное положение на трубопроводе, любое, кроме маховиком вниз;

Направление подачи рабочей среды – любое.

Техническая характеристика, задвижки 30с15нж:

Задвижки стальные 30с15нж, размеры:

DN

L

H

h

b

K

D

n — Ød

Масса, кг

50

216

431

371

17

125

160

4 — Ø18

22

80

283

545

455

19

160

195

8 — Ø18

40

100

305

661

551

21

190

230

8 — Ø22

56

150

403

868

708

27

250

300

8 — Ø26

115

200

419

1105

885

35

320

375

12 — Ø30

175

250

457

1176

906

39

385

445

12 — Ø33

322

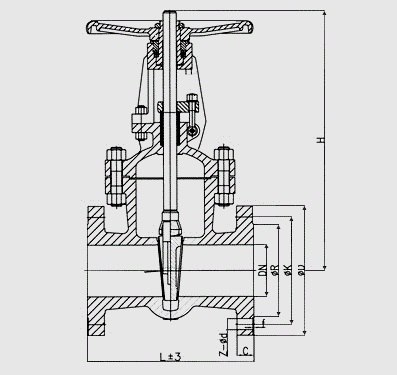

задвижка 30с15нж Ру 40 чертеж

Аналоги стальной задвижки 30с15нж: 30лс15нж, 31с40нж, 31лс40нж.

Что можно поставить вместо задвижки 30с15нж:

Кран шаровый фланцевый, Ду 50 мм Ру 40 кгс/см2;

Задвижки нержавеющие 30нж15нж, Tmax 565С;

Вентиль стальной 15с22нж, Ру 40, Ду 10 - 200 мм.
