Краны шаровые, КЗШс41нж, 11с67п, фланцевые, неполнопроходные, разборные.



Краны шаровые КЗШс41нж, 11с67п, фланцевые, полнопроходноые, разборноые.

Назначение и область применения

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Конструкция

Кран шаровой разборный. Неполный проход.Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется  фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются паронитовыми прокладками. Управление краном производится вручную поворотом рычага на 90° до упоров. Положение  рычага является указателем открытия-закрытия крана. В открытом положении крана рычаг расположен вдоль оси трубопровода. Положение крана при монтаже на трубопроводе - произвольное, с потоком рабочей среды в любом направлении.

Технические характеристики

Рабочее давление, не более: 1,6 МПа; 2,5 МПа; 4,0 МПа;

Температура рабочей среды: от  – 40°C до +180°C;

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана;

Класс герметичности: А ГОСТ 9544;

Климатическое исполнение: У1,  ХЛ1  ГОСТ15150;

Температура окружающей среды: не ниже  – 40°С  (У1), не ниже -60°С  (ХЛ1);

Количество рабочих циклов: не менее 10 000;

Полный срок службы: не менее 10 лет;

Присоединение к трубопроводу: фланцевое;

Управление: рычаг;

Краны изготовлены в соответствии с ГОСТ 28343 (ИСО7121);

Строительные длины: ГОСТ 28908, ГОСТ 3706 (ИСО5752);

Размеры фланцев: ГОСТ 12815 (ИСО7005).

Краны КЗШс41нж, 11с67пСФ, 11с67п2СФ размеры:

Краны шаровые фланцевые КЗШс41нж, неполнопроходные, разборные. PN 1,6 МПа.

DN

L

D

D1

D2

L1

B

H

Dmin

d

n

Масса

Kv

65/50

200

180

145

122

310

356

156

49

18

4

13,12

160

100/80

230

215

180

158

366

433

168

75

18

8

21

510

125/100

255

245

210

184

665

747

184

98

18

8

33,5

590

150/100

280

280

240

212

665

749

184

98

22

8

43

680

200/150

330

335

295

268

665

770

218

148

22

12

64,5

1830

250/200

450

405

355

320

1094

1245

360

198

26

12

94

3655


Краны шаровые фланцевые КЗШс41нж, неполнопроходные, разборные. PN 2,5 МПа.

DN

L

D

D1

D2

L1

B

H

Dmin

d

n

Масса

Kv

65/50

270

180

145

122

310

356

156

49

18

8

13,2

160

100/80

300

230

190

158

366

435

168

75

22

8

24,4

510

125/100

325

270

220

184

665

749

184

98

26

8

37,8

590

150/100

350

300

250

212

665

751

184

98

26

8

45,4

680

200/150

400

360

310

278

665

772

218

148

26

12

62

1830

250/200

450

425

370

335

1094

1245

360

198

30

12

102

3655


Краны шаровые фланцевые КЗШс41нж, неполнопроходные, разборные. PN 4,0 МПа.

DN

L

D

D1

D2

L1

B

H

Dmin

d

n

Масса

Kv

65/50

241

180

145

122

310

367

156

49

18

8

15,5

160

100/80

305

230

190

158

366

438

168

75

22

8

29,4

510

125/100

381

270

220

184

665

754

184

98

26

8

42

590

150/100

403

300

250

212

665

754

184

98

26

8

62

680

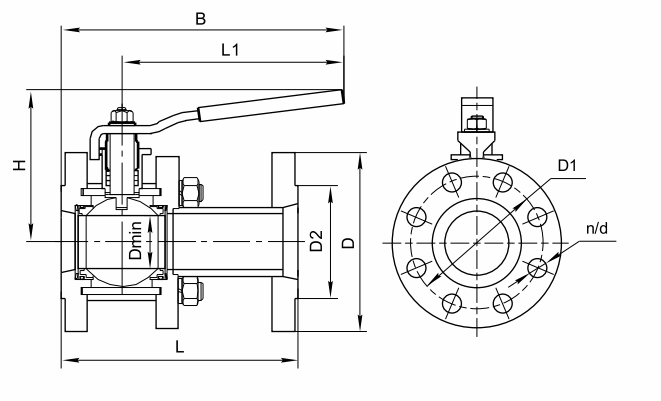

кзшс41нж чертеж неполнопроходной фланцевый
