Краны шаровые КЗШс41нж, 11с67п, под приварку, полнопроходные, разборные.



Краны шаровые КЗШс41нж, 11с67п, под приварку, полнопроходноые, разборноые.

Назначение и область применения

Краны шаровые с концами под приварку предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Конструкция

Кран шаровой разборный. Полный проход. Исполнение под приварку. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется  фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются паронитовыми прокладками. Управление краном производится вручную поворотом рычага на 90°до упоров. Положение рычага является указателем открытия-закрытия крана. В открытом положении крана рычаг расположен вдоль оси трубопровода. Положение крана при монтаже на трубопроводе - произвольное, с потоком рабочей среды в любом направлении.

Технические характеристики

Рабочее давление, не более: 1,6 МПа; 2,5 МПа; 4,0 МПа;

Температура рабочей среды: от  – 40°C до +180°C;

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и  неагрессивные среды, нейтральные к материалам деталей крана;

Класс герметичности: А ГОСТ 9544

Климатическое исполнение: У1,  ХЛ1  ГОСТ15150;

Температура окружающей среды: не ниже  – 40°С;  (У1), не ниже -60°С  (ХЛ1);

Количество рабочих циклов: не менее 10 000;

Полный срок службы: не менее 10 лет;

Присоединение к трубопроводу: под приварку;

Управление: рычаг;

Краны изготовлены в соответствии с ГОСТ 28343 (ИСО7121);

Строительные длины: ГОСТ 28908, ГОСТ 3706 (ИСО5752).

Краны шаровые КЗШс41нж, 11с67пСФ, 11с67п2СФ под приварку, размеры:

Краны шаровые под приварку КЗШс41нж, полный проход, разборные. PN: 1,6 МПа.

DN

L

D

А

Т

L1

H

Dmin

Масса

Kv

10

130

16

90

3

190

99

9

1,65

6

15

130

21

95

3

190

99

12,5

1,8

16,3

20

150

26

105

3

190

100

17

2,25

29,5

25

160

32

115

4

190

105

24

3,15

43

32

180

42

135

5

227

135

30

4,7

89

40

200

47

145

5

280

142

37

6,25

230

50

230

60

160

6

310

156

49

8,5

265

65

290

76

180

6

310

167

64

13

540

80

310

89

195

6

366

168

75

15,9

873

100

350

114

230

8

665

184

98

27,6

1390

125

400

133

272

8

665

200

123

36,7

1707

150

480

160

310

8

665

218

148

53,1

2024

200

600

212

395

8

1094

270

198

80,1

2720


Краны шаровые под приварку КЗШс41нж, полный проход, разборные. PN: 2,5 МПа.

DN

L

D

А

Т

L1

H

Dmin

Масса

Kv

10

130

16

90

3

190

99

9

1,75

6

15

130

21

95

3

190

99

12,5

1,85

16,3

20

150

26

105

3

190

100

17

2,25

29,5

25

160

32

115

4

190

105

24

3,15

43

32

180

42

135

5

227

135

30

4,75

89

40

200

47

145

5

280

142

37

6,25

230

50

230

60

160

6

310

156

49

8,5

265

65

290

76

180

6

310

167

64

13

540

80

310

89

195

6

366

168

75

15,9

873

100

350

114

240

8

665

184

98

30,9

1390

125

400

133

290

8

665

200

123

44,7

1707

150

480

160

318

8

665

218

148

58,1

2024

200

600

212

395

8

1094

270

198

106

2720


Краны шаровые под приварку КЗШс41нж, полный проход, разборные. PN: 4,0 МПа.

DN

L

D

А

Т

L1

H

Dmin

Масса

Kv

10

130

16

90

3

190

99

9

1,9

6

15

130

22

95

3,5

190

99

12,5

2

16,3

20

150

27

105

3,5

190

100

17

2,2

29,5

25

160

35

115

5

190

105

24

3

43

32

180

42

135

5

171

120

30

4,6

89

40

200

47

145

5

280

142

37

6,3

230

50

230

60

158

6

310

156

49

8,5

265

65

290

76

180

6,5

310

167

64

13

540

80

310

93

195

8

366

168

75

20,1

873

100

350

114

250

8

665

184

98

33

1390

125

400

137

290

10

665

200

123

48,3

1707

150

480

164

325

10

665

218

148

60,7

2024

200

600

219

395

11

1094

270

198

76

2720

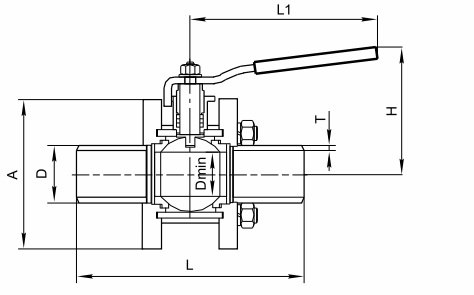

кзшас41нж чертеж под приварку
