Краны КЗШс41нж, 11с67п, фланцевые, полнопроходные, разборные с редуктором.



Краны шаровые КЗШс41нж, 11с67п, фланцевые, полнопроходноые, разборноые.

Назначение и область применения

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Конструкция

Кран шаровой разборный. Полный проход.Фланцевое исполнение.  Сварной корпус из углеродистой стали. Запорный шар установлен на опорах. Антистатическое устройство. Фторопластовые седла в металлических обоймах прижимаются к шару пружинами. Аварийная система подачи уплотняющей смазки. Шпиндель, с защитой от выталкивания, уплотняется  фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются паронитовыми прокладками. Дренажная пробка для сброса из корпуса воды и конденсата. Управление краном производится вручную вращением маховика редуктора. Положение запорного шара контролируется с помощью указателя. Положение крана при монтаже на трубопро-воде - произвольное, с потоком рабочей среды в любом направлении.

Технические характеристики

Рабочее давление, не более: 1,6 МПа; 2,5 МПа; 4,0 МПа;

Температура рабочей среды: от  – 40°C до +180°C;

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и  неагрессивные среды, нейтральные к материалам деталей крана;

Класс герметичности: А ГОСТ 9544

Климатическое исполнение: У1,  ХЛ1  ГОСТ15150;

Температура окружающей среды: не ниже  – 40°С;  (У1), не ниже -60°С  (ХЛ1);

Количество рабочих циклов: не менее 10 000;

Полный срок службы: не менее 10 лет;

Присоединение к трубопроводу: фланцевое;

Управление: маховик редуктора;

Краны изготовлены в соответствии с ГОСТ 28343 (ИСО7121);

Строительные длины: ГОСТ 28908, ГОСТ 3706 (ИСО5752);

Размеры фланцев: ГОСТ 12815 (ИСО7005).

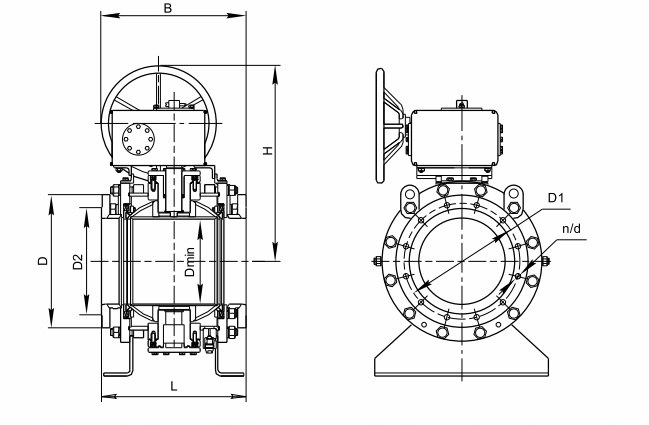

Краны шаровые КЗШс41нж, 11с67пСФ, 11с67п2СФ с редутором, размеры:

Краны шаровые фланцевые КЗШс41нж, полный проход, разборные с редуктором. PN: 1,6 МПа.

DN

L

D

D1

D2

B

H

Dmin

d

n

Масса

Kv

200

330

335

295

268

600

521

198

22

12

100

2720

250

450

405

355

320

600

559

248

26

12

180

12750

300

500

460

410

370

610

660

298

26

12

320

19550

350

686

520

470

430

686

688

335

26

16

730

25415

400

762

580

525

482

762

900

385

30

16

910

31620

500

914

710

650

585

914

1085

487

33

20

1518

50150

600

1067

840

770

685

1067

1150

589

39

20

2100

78200


Краны шаровые фланцевые КЗШс41нж, полный проход, разборные с редуктором. PN: 2,5 МПа.

DN

L

D

D1

D2

B

H

Dmin

d

n

Масса

Kv

200

400

360

310

278

600

521

198

26

12

82,95

2720

250

450

425

370

335

600

559

248

30

12

187

12750

300

500

485

430

390

610

660

298

30

16

345

19550

350

762

550

490

450

686

688

335

33

16

745

25415

400

838

610

550

505

762

910

385

33

16

1050

31620

500

991

730

660

615

914

1095

487

39

20

1600

50150

600

1143

840

770

720

1067

1200

589

39

20

2250

78200


Краны шаровые фланцевые КЗШс41нж, полный проход, разборные с редуктором. PN: 4,0 МПа.

DN

L

D

D1

D2

B

H

Dmin

d

n

Масса

Kv

150

403

300

250

212

403

454

148

26

8

63

2024

200

502

375

320

285

502

526

198

30

12

150

2720

250

502

445

385

345

568

630

245

33

12

182

12750

300

648

510

450

410

648

670

294

33

16

402

19550

350

762

570

510

465

762

690

335

36

16

805

25415

400

838

655

585

505

838

920

385

39

16

1200

31620

500

991

755

670

615

591

1100

487

42

20

1645

50150
