Краны шаровые КЗШс41нж, 11с67п, фланцевые, полнопроходные, разборные.



Краны шаровые КЗШс41нж, 11с67п, фланцевые, полнопроходноые, разборноые.

Назначение и область применения

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Конструкция

Кран шаровой разборный. Полный проход.Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется  фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются паронитовыми прокладками. Управление краном производится вручную поворотом рычага на 90° до упоров. Положение рычага является указателем открытия-закрытия крана. В открытом положении крана рычаг расположен вдоль оси трубопровода. Положение крана при монтаже на трубопроводе - произвольное, с потоком рабочей среды в любом направлении.

Технические характеристики:

Рабочее давление, не более: 1,6 МПа; 2,5 МПа; 4,0 МПа;

Температура рабочей среды: от  – 40°C до +180°C;

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и  неагрессивные среды, нейтральные к материалам деталей крана;

Класс герметичности: А ГОСТ 9544

Климатическое исполнение: У1,  ХЛ1  ГОСТ15150;

Температура окружающей среды: не ниже  – 40°С;  (У1), не ниже -60°С  (ХЛ1);

Количество рабочих циклов: не менее 10 000;

Полный срок службы: не менее 10 лет;

Присоединение к трубопроводу: фланцевое;

Управление: рычаг;

Краны изготовлены в соответствии с ГОСТ 28343 (ИСО7121);

Строительные длины: ГОСТ 28908, ГОСТ 3706 (ИСО5752);

Размеры фланцев: ГОСТ 12815 (ИСО7005).

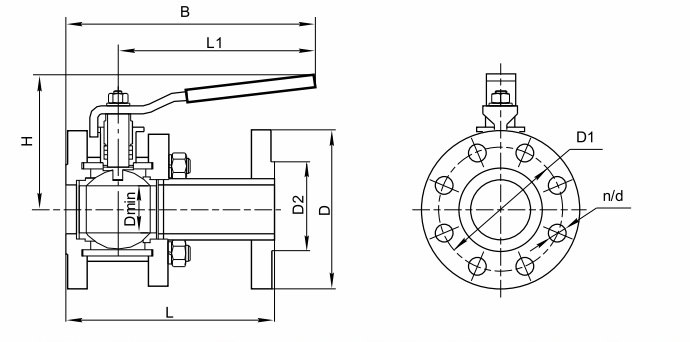

Краны КЗШс41нж, 11с67пСФ, 11с67п2СФ размеры:

Краны шаровые фланцевые КЗШс41нж, полный проход, разборные. PN: 1,6 МПа.

DN

L

D

D1

D2

L1

B

H

Dmin

d

n

Масса

Kv

10

102

90

60

42

190

220

99

9

14

4

2,2

6

15

108

95

65

47

190

220

99

12,5

14

4

2,4

16,3

20

117

105

75

58

190

222

100

17

14

4

3,2

29,5

25

127

115

85

68

190

224

105

24

14

4

4,27

43

32

140

135

100

78

227

263

135

30

18

4

6,25

89

40

165

145

110

88

280

318

142

37

18

4

7,73

230

50

180

160

125

102

310

354

156

48

18

4

10,7

265

65

200

180

145

122

310

367

167

64

18

4

14,35

540

80

210

195

160

133

366

430

168

75

18

8

17,4

873

100

230

215

180

158

665

754

184

98

18

8

29,21

1390

125

255

245

210

184

665

762

200

123

18

8

39,91

1707

150

280

280

240

212

665

780

218

148

22

8

53,1

2024

200

330

335

295

268

1094

1225

270

195

22

12

87,95

2720


Краны шаровые фланцевые КЗШс41нж, полный проход, разборные. PN: 2,5 МПа.

DN

L

D

D1

D2

L1

B

H

Dmin

d

n

Масса

Kv

10

130

90

60

42

190

222

99

9

14

4

2,25

6

15

130

95

65

47

190

222

99

12,5

14

4

2,4

16,3

20

150

105

75

58

190

224

100

17

14

4

3,2

29,5

25

160

115

85

68

190

224

105

24

14

4

4,35

43

32

180

135

100

78

227

265

135

30

18

4

6,4

89

40

200

145

110

88

280

320

142

37

18

4

8,4

230

50

250

160

125

102

310

356

156

49

18

4

11,9

265

65

270

180

145

122

310

367

167

64

18

8

15,1

540

80

280

195

160

133

366

433

168

75

18

8

20

873

100

300

230

190

158

665

756

184

98

22

8

35,1

1390

125

325

270

220

184

665

764

200

123

26

8

51,6

1707

150

350

300

250

212

665

782

218

148

26

8

62,2

2024

200

400

360

310

278

1094

1227

270

198

26

12

96

2720


Краны шаровые фланцевые КЗШс41нж, полный проход, разборные. PN: 4,0 МПа.

DN

L

D

D1

D2

L1

B

H

Dmin

d

n

Масса

Kv

10

130

90

60

42

190

225

99

9

14

4

3,6

6

15

130

95

65

47

190

225

99

12,5

14

4

3,7

16,3

20

150

105

75

58

190

228

100

17

14

4

4,3

29,5

25

160

115

85

68

190

229

105

24

14

4

5,5

43

32

180

135

100

78

171

217

120

30

18

4

8,2

89

40

200

145

110

88

280

330

142

37

18

4

9,53

230

50

216

160

125

102

310

365

156

49

18

4

13,46

265

65

241

180

145

122

310

370

167

64

18

8

17,36

540

80

283

195

160

133

366

436

168

75

18

8

23,7

873

100

305

230

190

158

665

759

184

98

22

8

38,57

1390

125

381

270

220

184

665

856

200

123

26

8

61,9

1707

150

403

300

250

212

665

867

218

148

26

8

78,2

2024
