Клапаны предохранительные Т31,32 мс1,2,3 Ру63; Т131,132мс Ру100.



Клапан предохранительный т31мс

Применятся в системах трубопроводов для сброса избыточного давления пара. Устанавливаются на барабанах и камерах паровых котлов и сосудах, находящихся под давлением. Устанавливают только в вертикальном положении в местах с температурой окружающей среды не выше 60 °С. Величина давления открытия клапана регулируется сжатием пружины.






Технические характеристики:

Обозначение

Входной фланец

Выходной фланец

Среда

Параметры работы

Седло




Ду

Ру

Ду

Ру

рабочее давление, кгс/см2

температура, среды

dc, мм

А, мм2




Клапан предохранительный Т-31мс-1

50

64

100

16

пар

35-45

425-350*

49,91

1960



Клапан предохранительный Т-31мс-2

50

64

100

16

пар

18-28

до 425

49,91

1960



Клапан предохранительный Т-31мс-3

50

64

100

16

пар

7-15

до 425

49,91

1960



Клапан предохранительный Т-32мс-1

80

64

150

16

пар

35-45

425-350*

65,01

3320



Клапан предохранительный Т-32мс-2

80

64

150

16

пар

18-28

425

65,01

3320



Клапан предохранительный Т-32мс-3

80

64

150

16

пар

7-15

425

65,01

3320



Клапан предохранительный Т-131мс

50

100

100

16

пар

35-45

450

49,91

1960



Клапан предохранительный Т-132мс

80

100

150

16

пар

35-45

450

65,01

3320



Габариты и размеры:

Обозначение

Ду, мм

Ру, кгс/см²

H

h

h1

D

D1

d

d1

b

D2

D3

d2

d3

b1

z

Масса, кг

Т-31мс-1

50

64

550

130

150

175

135

88

23

28

180

215

18

110

20

4

48,3

Т-31мс-2

50

64

550

130

150

175

135

88

23

28

180

215

18

110

20

4

48,9

Т-31мс-3

50

64

550

130

150

175

135

88

23

28

180

215

18

110

20

4

47,6

Т-32мс-1

80

64

580

160

200

210

170

121

23

30

240

280

23

150

25

8

77,4

Т-32мс-2

80

64

580

160

200

210

170

121

23

30

240

280

23

150

25

8

74,2

Т-32мс-3

80

64

580

160

200

210

170

121

23

30

240

280

23

150

25

8

73,4

Т-131мс

50

100

550

130

150

195

145

88

25

28

180

215

18

110

20

4

49,7

Т-132мс

80

100

580

160

200

230

180

121

25

34

240

280

23

150

25

8

80,4

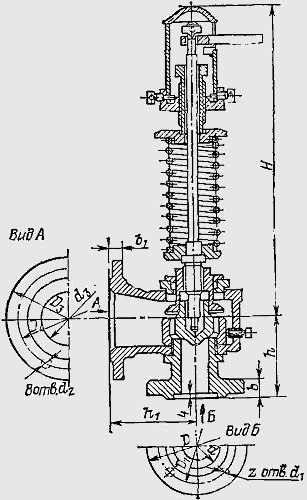

чертеж
