Клапан предохранительный Armak Si 2501, 2502.

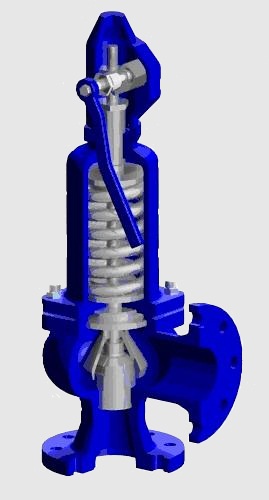

Предохранительные клапаны Armak Si 2501.

Пропорциональный, пружинный, угловой Ру 16.

Si 2501  -  Для воды, воздуха, водяного пара и других нейтральных жидкостей, газов и паров.

Рабочая температура: -10 до +300С.

Клапаны производятся в следующих вариантах исполнения:

Si 2501  - в варианте исполнения  P – стандартном ; G – газонепроницаемом;   WM – для морских условий.

Перечень применяемых материалов:

Корпус - EN-GJL-250;

Седло - X39CrMo17-1;

Тарелка - X39CrMo17-1;

Колокол - EN-GJS-400-15;

Колпак - EN-GJS-400-15;

Стержень - X20Cr13;

Капюшон - EN-GJS-400-15;

Пружина - 51CrV4.

DN

Гнездо

 прохода

Разрез

гнезда

Входной фланец

Выходной фланец

Строительная

длинна

Высота

Давление

открытия

Масса

d1 x d2

d0

A

DZ

DP

DO

F

I

D

DZ

DP

DO

F

I

D

S1

S2

H

P0 min

P0 max

mm

mm

mm2

mm

mm

mm

bar

kg

15 x 15

12

113

95

65

46

2

4

14

95

65

46

2

4

14

90

90

330

0,45

16*

6,0

20 x 20

12

113

105

75

58

2

4

14

105

75

58

2

4

14

95

95

335

0,45

16*

6,0

25 x 25

16

201

115

85

68

2

4

14

115

85

68

2

4

14

100

100

350

0,45

16*

8,0

32 x 32

20

314

140

100

78

2

4

18

140

100

78

2

4

18

105

105

390

0,45

16*

10,0

40 x 40

25

491

150

110

88

3

4

18

150

110

88

3

4

18

115

115

420

0,45

16*

12,0

50 x 50

32

804

165

125

102

3

4

18

165

125

102

3

4

18

125

125

495

0,45

16*

20,0

65 x 65

40

1257

185

145

122

3

4

18

185

145

122

3

4

18

145

145

550

0,45

16*

25,0

80 x 80

50

1964

200

160

138

3

8

18

200

160

138

3

8

18

155

155

655

0,45

16*

36,0

100 x 100

63

3117

220

180

158

3

8

18

220

180

158

3

8

18

175

175

705

0,45

16*

47,0

125 x 125

77

4657

250

210

188

3

8

18

250

210

188

3

8

18

200

200

810

0,45

16*

74,0

150 x 150

93

6793

285

240

212

3

8

22

285

240

212

3

8

22

225

225

850

0,45

16*

100,0

200 x 200

110

9503

340

295

266

3

12

22

340

295

266

3

8

22

250

250

990

0,45

16*

140,0


Предохранительные клапаны Armak Si 2502.

Пропорциональный, пружинный, угловой Ру 40.

Si 2502  -  Для воды, воздуха, водяного пара и других нейтральных жидкостей, газов и паров.

Рабочая температура: -10 до +300С.

DN

гнездо прохода

разрез гнезда

входной фланец

выходной фланец

Строительная длина

высота

Давление открытия

масса

d1 x d2

d0

A

DZ

DP

DO

F

I

D

DZ

DP

DO

F

I

D

S1

S2

H

P0 min

P0 max

mm

mm

mm2

mm

mm

mm

bar

kg

20 x 20

12

113

105

75

58

2

4

14

105

75

58

2

4

14

95

95

335

0,45

40

7

25 x 25

16

201

115

85

68

2

4

14

115

85

68

2

4

14

100

100

350

0,45

40

9

32 x 32

20

314

140

100

78

2

4

18

140

100

78

2

4

18

105

105

390

0,45

40

12

40 x 40

25

491

150

110

88

2

4

18

150

110

88

3

4

18

115

115

420

0,45

40

14

50 x 50

32

804

165

125

102

2

4

18

165

125

102

3

4

18

125

125

495

0,45

40

22

65 x 65

40

1257

185

145

122

2

4

18

185

145

122

3

8

18

145

145

550

0,45

40

28

80 x 80

50

1964

200

160

138

2

8

18

200

160

138

3

8

18

155

155

655

0,45

40

40

100 x 100

63

3117

235

190

162

2

8

22

220

180

158

3

8

18

175

175

705

0,45

40

52

125 x 125

77

4657

270

220

188

2

8

26

250

210

188

3

8

18

200

200

810

0,45

40

80

150 x 150

93

6793

300

250

218

2

8

26

285

240

212

3

8

22

225

225

850

0,45

25

110

200 x 200

110

9503

360

310

278

2

12

26

340

295

266

3

12

22

250

250

990

0,45

16

150
