Клапаны предохранительные муфтовые, 17с42нж (нж1).



Клапан предохранительный сппк4р, 17с42нж (нж1)

Клапаны предохранительные пружинные 17с42нж (нж1), УФ 55001.

Клапан предохранительный пружинный 17с42нж (взаимозаменяемый с 17б5бк) предназначен для защиты трубопровода и оборудования от аварийного повышения давления в системе путем сброса избыточного давления в отводящий трубопровод или атмосферу, основным назначением является установка на котлах типа Е 1/9.

Клапаны выпускаются в двух исполнениях:

Клапан 17с42нж – выходной патрубок присоединен сваркой.

Клапан 17с42нж1- корпус и патрубок цельный.

Техническая характеристика:

Рабочая среда: вода, пар и другие неагрессивные жидкости;

Давление закрытия - не менее 0,7 Рр, МПа (7 кгс/см2);

Давление полного открытия Рп.о МПа (кгс/см2):

Рр+0,05 МПа для Рр меньше или равно 0,3 МПа (3 кгс/см2).

1,1 Рр для Рр больше или равно 0,3 МПа (3 кгс/см2);

Наименьшая площадь сечения проточной части седла F - 200 мм2;

Наименьший диаметр седла 16 мм;

Расчет пропускной способности по ГОСТ 24570;

Присоединение - штуцерно-торцевое (ГОСТ 5890);

Материал корпуса – сталь;

Коэффициент расхода - не менее 0,5 (жидкость); не менее 0,7 (пар и газ).

Масса - не более 3,0 кг;

Срок службы - не менее 15 лет.

Установочное положение клапана - вертикальное, колпаком вверх;

Предохранительный клапан прямого действия;

Тип корпуса - угловой. Направление подачи среды - под золотник;

Уплотнение в затворе - металл по металлу;

Высокая надежность в эксплуатации;

100 % ремонтопригодность.

Давление рабочее Рр (пределы настройки) МПа (кгс/см2 ):

0,1 - 0,2 МПа, (1 - 2) кгс/см2;
0,2 - 0,4 МПа, (2 - 4)

кгс/см2;
0,4 - 0,8 МПа, (4 - 8)

кгс/см2;
0,8 - 1,6 МПа, (8 - 16)
кгс/см2.

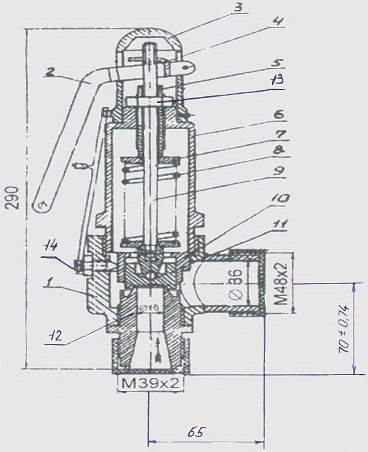

17с42нж чертеж

1 - корпус; 2 - ручка (подрыв); 3 - колпак; 4 - регулятор; 5 - винт регулировочный; 6 - стакан; 7 - опора пружины; 8 - пружина; 9 - шток; 10 - втулка направляющая; 11 - золотник; 12 - седло; 13 - гайка; 14 - винт специальный.

При рабочем давлении среды клапан закрыт. Золотник 11 прижат к седлу 12 пружиной 8, отрегулированной на давление настройки Рн при помощи винта регулировочного 5.

При повышении давления в системе до величины полного открытия Рп.о клапан автоматически откроется и сбросит избыток среды.

При снижении давления в системе до величины закрытия Рз рабочее усилие пружины превысит усилие среды, действующей на площадь золотника, клапан закроется.

Принудительный подрыв клапана осуществляется с помощью рычага (ручка) 2.
